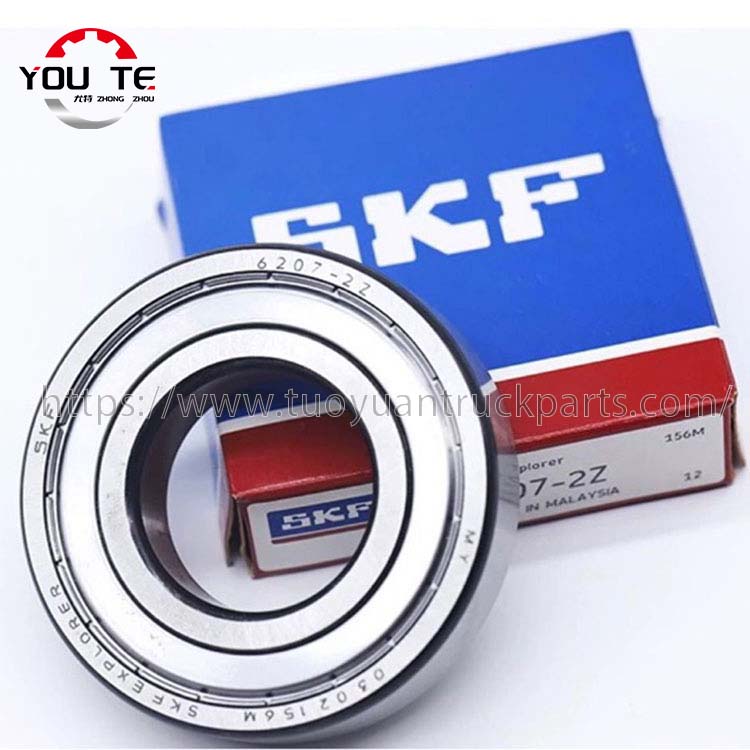

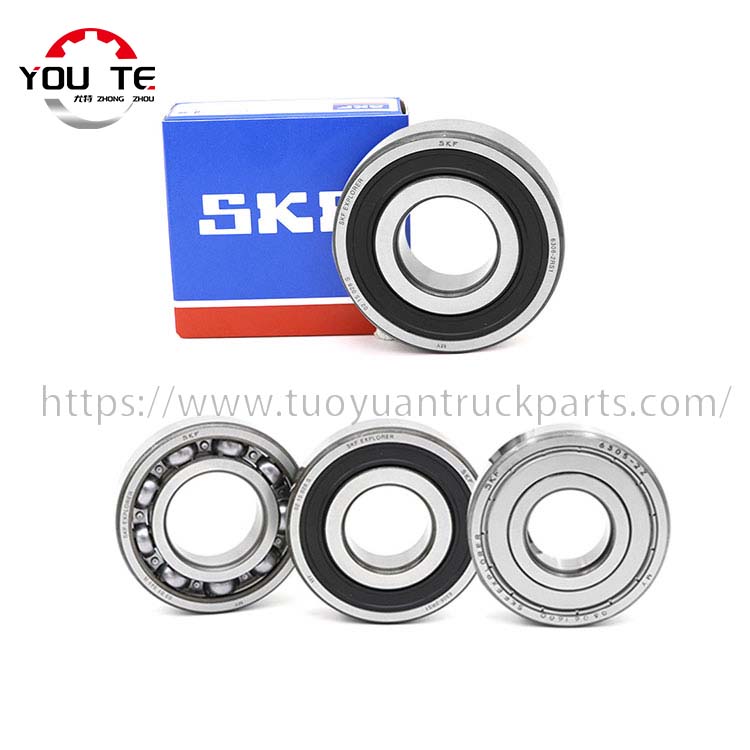

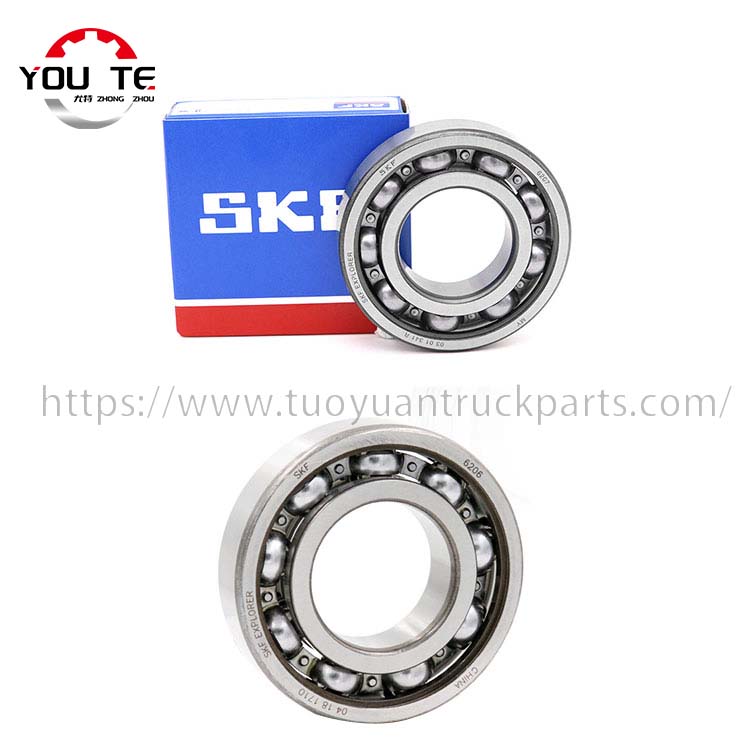

Žlebasti kroglični ležaji SKF

Žlebasti kroglični ležaji 6201 6202 6203 6204 6205 6008 6208 6209 ZZ 2RS C3 SKF

Žlebasti kroglični ležaji SKF Nosilna struktura

Kroglični ležaji z globokimi utori imajo preprosto strukturo in je enostavno doseči višjo natančnost izdelave kot druge vrste. Zato jih je enostavno proizvajati v serijah in v velikih količinah. Tudi stroški izdelave so nizki, uporabljajo pa se zelo pogosto. Poleg osnovnega tipa imajo kroglični ležaji z globokimi utori tudi različne modificirane strukture, kot so: kroglični ležaji z globokimi utori s pokrovi proti prahu, kroglični ležaji z globokimi utori z gumijastimi tesnili, kroglični ležaji z globokimi utori z omejevalnimi utori in nameščeni kroglični ležaji z globokimi utori s kroglično zarezo in veliko nosilnostjo, dvoredni kroglični ležaji z globokimi utori.

Žlebasti kroglični ležaji SKF Vrsta ležaja

Žlebasti kroglični ležaji SKF se večinoma uporabljajo za prenašanje radialnih obremenitev, pogosto pa se uporabljajo tudi za kombinirane radialne in aksialne obremenitve. Zlasti kadar je vrtilna hitrost mehanske opreme zelo visoka in uporaba potisnih ležajev ni primerna, se ta ležaj lahko uporablja za prenašanje dvosmerne čiste osne obremenitve in ne zahteva vzdrževanja med delovanjem. Je nizkocenovni in široko uporabljen ležaj. Modeli krogličnih ležajev z globokimi utori vključujejo: kroglične ležaje z globokimi utori (tip 60000); kroglični ležaji z globokimi utori z utori na zunanjem obroču (tip 60000N); kroglični ležaji z globokimi utori s pokrovom proti prahu na eni strani in omejevalnim utorom na zunanjem obroču na drugi strani. Ležaj (tip 60000-ZN); kroglični ležaj z globokimi utori s pokrovom proti prahu na obeh straneh in omejevalnim utorom v zunanjem obroču (tip 60000-2ZN); kroglični ležaj z globokimi utori s pokrovom proti prahu na eni strani (tip 60000Z); obojestranski kroglični ležaji z globokimi utori s pokrovom proti prahu (tip 60000-2Z); kroglični ležaji z globokimi utori s tesnilnimi obročki na eni strani (tip 60000-LS, tip 60000-RZ); kroglični ležaji z globokimi utori s tesnilnimi obroči na obeh straneh (tip 60000-2LS, tip 60000-2RZ); kroglični ležaj z globokim utorom na zunanjem obroču s prirobnico (tip F60000); kroglični ležaj zunanjega obroča s prirobnico in pokrovom proti prahu na eni strani (tip F60000-Z); kroglični ležaj z globokim utorom na zunanjem obroču s prirobnico in pokrovom proti prahu na obeh straneh Obstaja 11 vrst krogličnih ležajev na zunanjem obroču s prirobnico (tip F60000-2Z). [2]

Glede na velikost utornih krogličnih ležajev SKF jih lahko razdelimo na:

(1) Miniaturni ležaji - ležaji z nazivnim zunanjim premerom, manjšim od 26 mm;

(2) Majhni ležaji ---- ležaji z nominalnim zunanjim premerom od 28 do 55 mm;

(3) Majhni in srednje veliki ležaji—ležaji z nominalnimi zunanjimi premeri od 60 do 115 mm;

(4) Srednji in veliki ležaji ---- ležaji z nominalnim zunanjim premerom od 120 do 190 mm

(5) Veliki ležaji - ležaji z nominalnimi zunanjimi premeri od 200 do 430 mm;

(6) Zelo veliki ležaji – ležaji z nominalnim zunanjim premerom 440 mm ali več.
