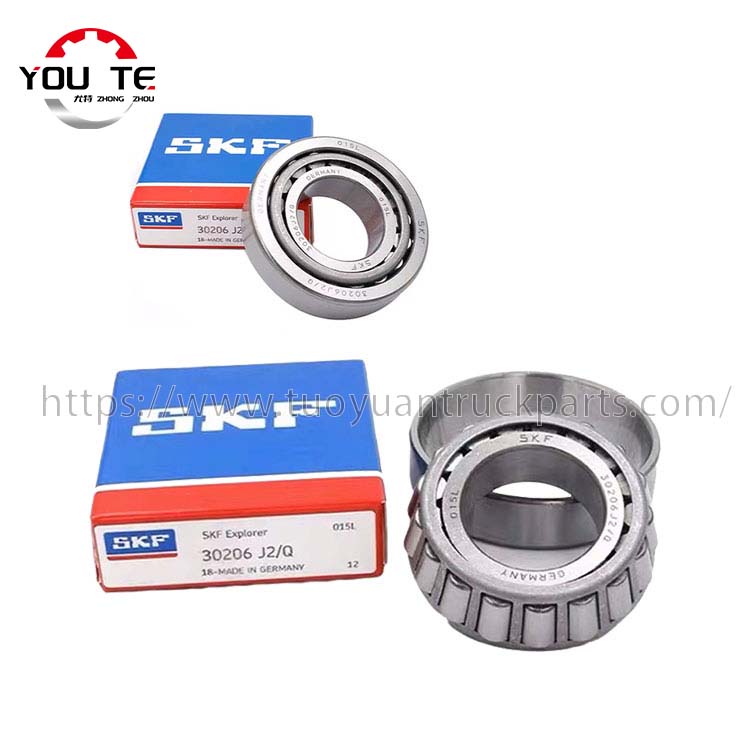

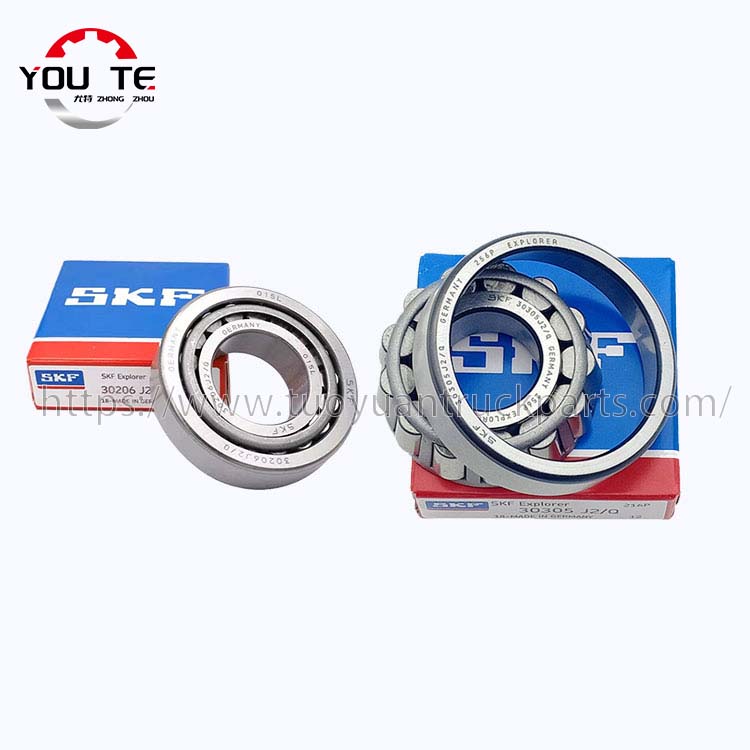

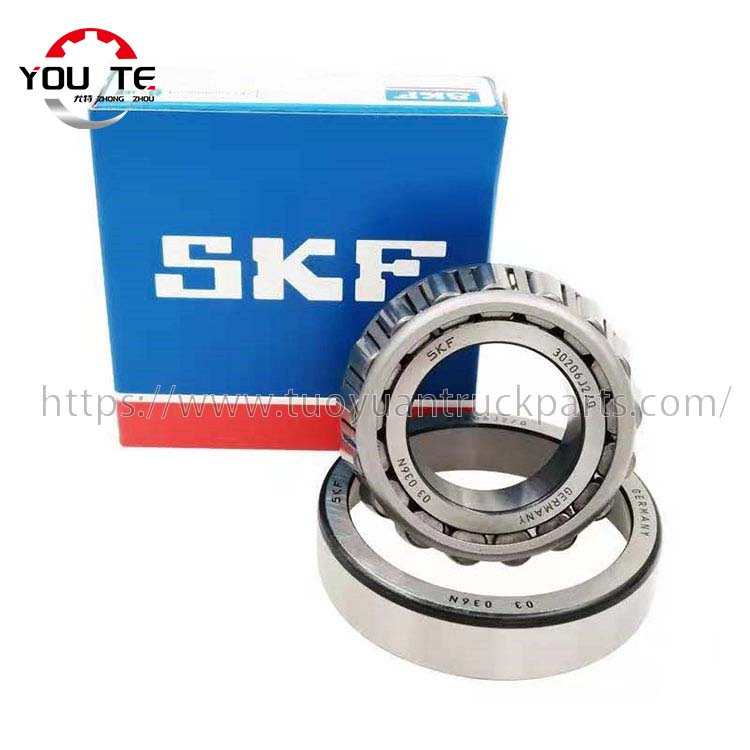

SKF konični valjčni ležaj skf ležaj skf ležaji

Nastavitev osne zračnosti Za namestitev osne zračnosti koničnih valjčnih ležajev SKF skf ležajev skf ležajev lahko uporabite nastavitveno matico na ležaju, nastavitveno podložko in navoj v luknji za sedež ležaja ali pa za nastavitev uporabite prednapeto vzmet. Velikost aksialne zračnosti je povezana z razporeditvijo namestitve ležajev, razdaljo med ležaji ter materiali gredi in ležišča ležaja ter se lahko določi glede na delovne pogoje.

Pri stožčastih valjčnih ležajih z velikimi obremenitvami in visokimi hitrostmi je treba pri prilagajanju zračnosti upoštevati vpliv dviga temperature na aksialni zračnost in oceniti zmanjšanje zračnosti, ki ga povzroči dvig temperature. Z drugimi besedami, aksialni odmik Ustrezno prilagodite.

Za konične valjčne ležaje SKF ležaje skf z nizko hitrostjo vrtenja in vibracijami jih je treba namestiti brez prostora ali namestiti s prednapetostjo. Njegov namen je, da imajo valji in dirkalne poti stožčastega valjčnega ležaja dober stik, enakomerno porazdelijo obremenitev in preprečijo, da bi se valji in dirkalne poti poškodovali zaradi vibracij in udarcev. Po nastavitvi preverite osno zračnost z indikatorjem.

Montaža štirivrstnega SKF koničnega valjčnega ležaja skf ležaja skf ležaja (montaža valjčnih ležajev):

1. Prileganje med notranjim obročem štirivrstnega stožčastega valjčnega ležaja in vratom valjčka ima na splošno vrzel. Med namestitvijo najprej namestite ležaj v ležajno škatlo in nato namestite ležajno škatlo v ležaj.

Zunanji obroč dvo- in štirivrstnih stožčastih valjčnih ležajev ima tudi dinamično prileganje z luknjo ležajne škatle. Najprej namestite zunanji obroč A v ohišje ležaja. Ko zapustijo tovarno, so zunanji obroč, notranji obroč ter notranji in zunanji distančniki natisnjeni s simboli {HotTag}. Med namestitvijo jih je treba naložiti v ohišje ležaja v vrstnem redu, v katerem so razporejeni znaki in simboli. Ni jih mogoče poljubno zamenjati, da bi se izognili spremembam zračnosti ležajev.

3. Ko so vsi deli nameščeni v ležajno škatlo, aksialno zaprite notranji obroč k notranjemu distančnemu obroču in zunanji obroč k zunanjemu distančnemu obroču.

4. Izmerite širino reže med čelno stranjo zunanjega obroča in pokrovom ležajne škatle, da določite debelino ustreznega tesnilnega tesnila.

Večkratno tesnjeni ležaji so označeni s kodo pripone XRS.
